不銹鋼油封

不銹鋼油封簡介

　　不銹鋼油封（又名空壓機油封、真空泵油封、四氟油封）：適用于旋轉運動或慢速軸的往復運動密封。不銹鋼油封各項性能指標遠遠超過最好的FKM（氟橡膠）骨架油封。不銹鋼油封最早在1970年代被引入使用。其目的是為了填補在傳統橡膠密封圈和機械密封圈之間的空白。但其受到密封唇口的材料限制，在極端的溫度、腐蝕性的介質、高表面線速度、高壓及缺少潤滑等苛刻的環境中。

　　設計者還是要采用價格較高且復雜的機械密封，泛特封在同樣苛刻的環境下一般都能代替機械密封，且價格相對機械密封來說更低。

產品特點：

　　具有很好的化學穩定性可用在水、強酸、堿、強氧化溶劑等介質中。
　　具有很好的抗摩擦性，唇口的摩擦系數是橡膠油封的幾十分之一。
　　單唇可承受1.5Mpa壓力。雙唇可承受3Mpa壓力。
　　最高線速度可承受30m/s。
　　120℃~220℃的工作溫度。

適用行業設備：

　　 >> 空壓機　　　　　　　 >> 真空泵　　　　　　　　 >> 汽車發動機　　　　　　　　
　　 >> 馬達　　　　　　　　>> 空調　　　　　　　　　>>攪拌機　　　　　　
　　 >> 自動化精密機械　　　>> 化學處理設備　　　　　 >> 制藥和食品加工設備

規格尺寸

類型
運轉條件
主要性能與應用

A型
速度:≤30m/s
壓力:≤5bar
標準型，密封唇上可添加左旋(L)或右旋(R）回油螺紋以提升密封性能。

AR型
AL型
速度:≤30m/s
壓力:≤5bar
標準型，密封唇上可添加左旋(L)或右旋(R）回油螺紋以提升密封性能。

C型
速度 ≤30ms
壓力:≤10bar
與A型相同,但增加刮塵唇,可應用于多粉塵環境。

B型
速度≤18m/s
壓力:≤35bar
雙密封唇,適用壓力高達35bar，PV值達100bar.m/s，密封唇上可添加左旋(L)或右旋(R）回油螺紋以提升密封性能。

BR型
BL型
速度≤18m/s
壓力:≤35bar
雙密封唇,適用壓力高達35bar，PV值達100bar.m/s，密封唇上可添加左旋(L)或右旋(R）回油螺紋以提升密封性能。

D型
速度:≤18m/s
壓力:≤35bar
與B型相同,但增加刮塵環,可應用于多粉塵環境。

L型
速度 ≤30m/s
壓力:≤1.5bar
低摩摔型，很適用于軸承保護用。

LB型
速度≤30mls
壓力:≤1.5bar
與L型相同，但增加刮塵唇，可應用于多粉塵環境。

LC型
速度≤8m/s
壓力:≤3.5bar
與LC型相同，但增加刮塵環，可應用于多粉塵環境。

LA型
速度≤25mls
壓力:≤1.5bar
具有對稱配置的密封唇，可將兩種不同的流體隔離。如在離心機的密封應用。

LA型
速度:≤8m/s
壓力:≤20bar
單密封唇V形彈簧加強，適用于轉軸圓度不佳或偏擺較大的密封。

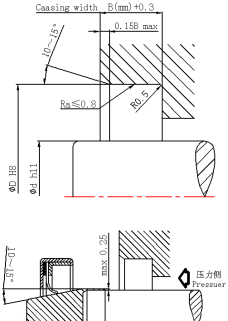

結構圖

軸Shaft：
■軸表面硬度≧40HRC（潤滑不良或高速運轉的場合≧58HRC)
Shaft surface hardness≧40HRC（poor lubrication or high speed occasion≧58HRC)
■表面研磨并拋光以去除銳角，表面粗度Ra=0.2～0.5um,真空應用Ra≦0.2um
Grinding and polishing the surface to remove the sharp angle, the surface roughness Ra=0.2～0.5 um,vacuum applications Ra≦0.2um
■軸徑尺寸公差h11 Shaft dimensional tolerances h11
■端面導角15° - 30° Face conduction angle 15° to 30°
溝槽Groove：
■表面粗度Ra≦0.8umSurface roughness Ra≦0.8um
■溝槽尺寸公差H8Groove dimensional tolerances H8
■端面導角5° - 15° Face conduction angle 5° to 15°
